High Frequency Transformers and Chokes
Switch Transformer EI/EE Core Series - page 1

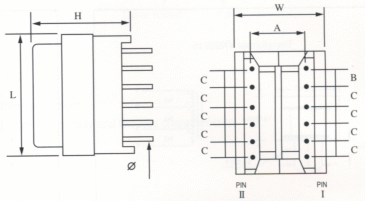

units in mm



Type
Output (W)
L
H
W
A
B
C
Ø
Pin I
Pin II
EI 19
4.5
19.0
16.5
17.0
12.8
3.8
5.0
0.6
4
4
EI 25
10
25.0
22.5
20.0
15.7
5.0
5.0
0.8
5
5
EI 35
50
35.0
29.0
29.0
22.2
5.0
5.0
0.8
6
6
EL 40
65
40.0
27.5
34.5
25.8
5.0
5.0
0.8
7
7
EE 19
4.5
19.0
16.5
17.0
12.8
3.8
5.0
0.6
4
4
EE 25
10
25.0
22.5
20.0
15.7
5.0
5.0
0.8
5
5
EE 35
50
35.0
29.0
29.0
22.2
5.0
5.0
0.8
6
6
EE 40
65
40.0
27.5
34.0
25.8
5.0
5.0
0.8
7
7
EE 4215
75
42.0
39.5
45.0
38.5
2.5
5.0
1.0
9
8
EE 4220
115
42.0
44.0
45.0
38.2
2.5
5.0
1.0
9
8
Minimum Order Quantity (MOQ) = Please enquire
